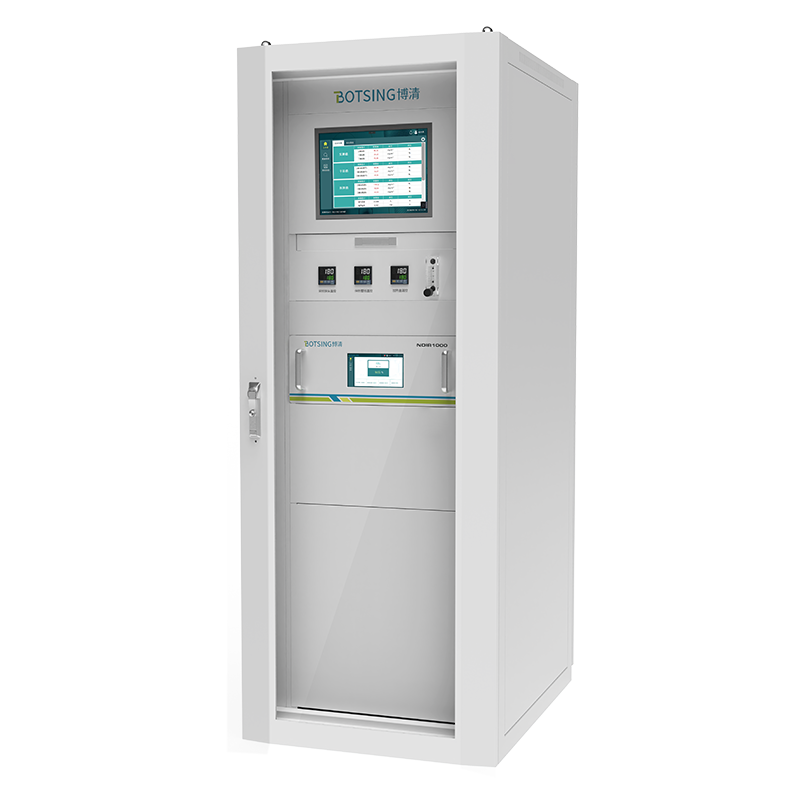

CEMS1000型烟气（SO2、NOX）排放连续监测系统，主要应用于各种固定污染源SO2、NOX、烟气参数（温度、压力、流速、湿度、氧气）以及颗粒物在线监测，系统采样方式采用完全抽取热湿法，SO2、NOX测量采用紫外差分吸收光谱法，氧气测量采用氧化锆法，流速测量采用S型皮托管法，温度测量采用铂电阻法，湿度测量采用极限电流法，颗粒物测量采用激光背散射法/激光前向散射法；另外可增加红外测量模块，实现CO、CO2的测量，产品可应用于固定污染源超低排放在线监测领域。
● 完全抽取热湿法：采用热湿法测量原理，全程加热到（120~180）℃，避免SO2、NOX冷凝损失及腐蚀气路，使用独有的三层叠孔过滤器，颗粒物过滤更彻底、反吹更有效，免维护周期长；
● NO2直接测量：采用高分辨率、宽光谱测量范围的光谱仪，覆盖NO2气体光谱吸收部分，其中NO2可以直接检测，不需要氮氧化物转化器；
● 抗干扰能力强：采用紫外差分吸收光谱技术，将气体吸收的快变部分和慢变部分相分离，有效解决水汽、CO、CO2、粉尘等因素对测量准确性的影响；
● 超低排放在线监测：系统最低量程可达50mg/m3，满足超低排放监测需求；
● 可靠性高：气体分析仪采用闪烁氙灯，寿命可达十年；采用全息光栅和阵列传感器，无运动部件，可靠性高；
● 智能化动态管控：系统支持工作参数、运行状态、仪表原始数据等上传功能；
● 应用广泛：系统具有常规、正压防爆等多种应用设计，可适用于防爆区等不同安全需求工况。

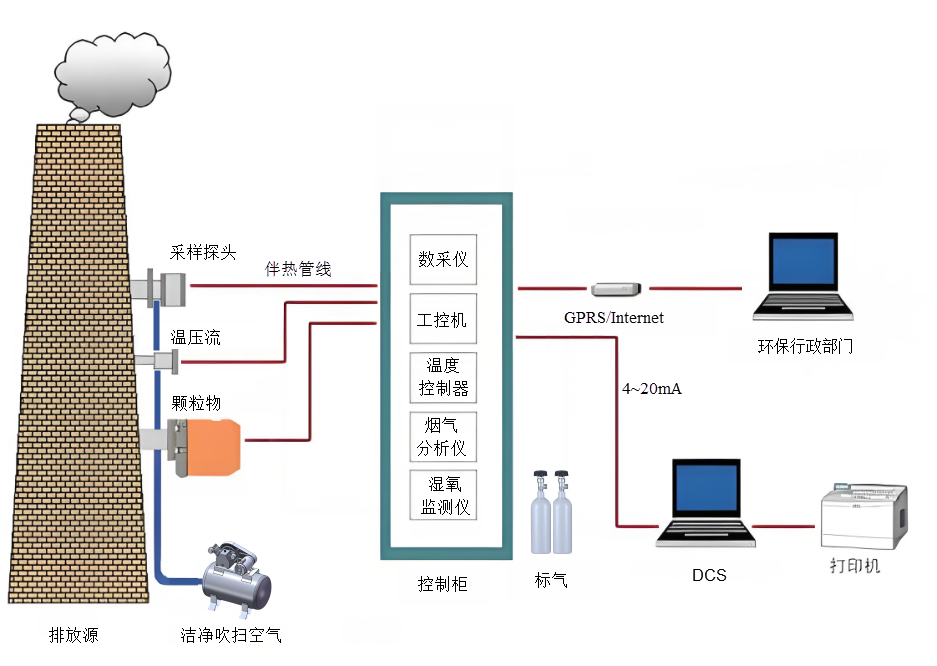

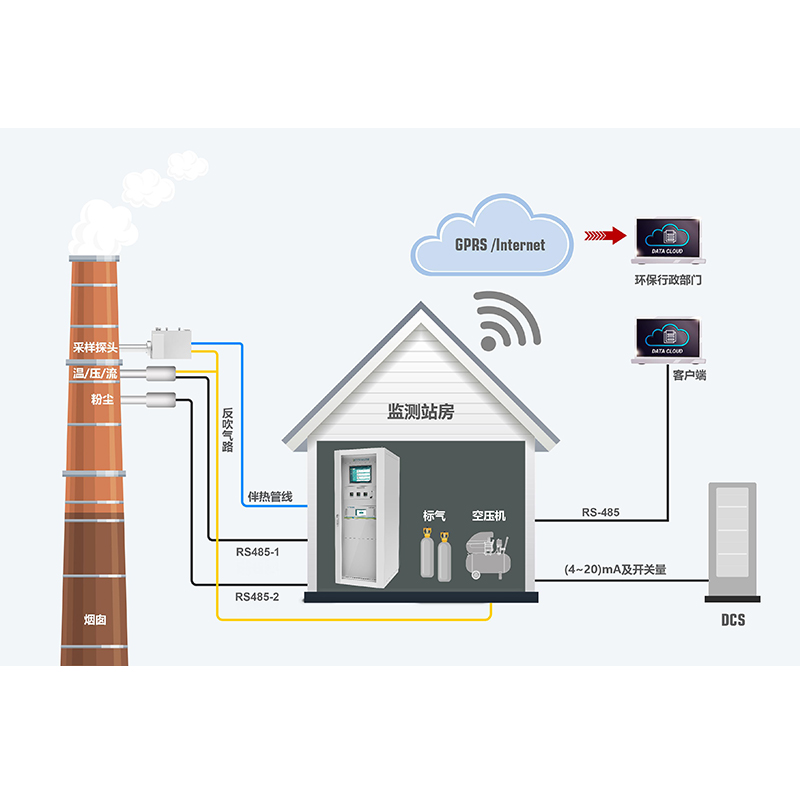

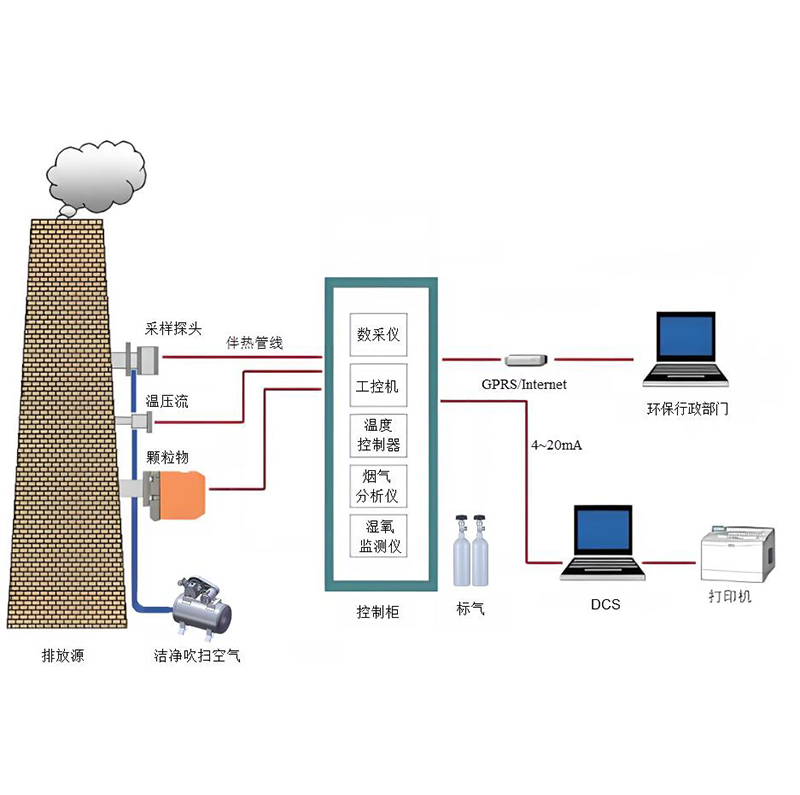

本系统由采样探头、温压流监测仪、颗粒物监测仪、湿氧监测仪、烟气分析仪、数采仪、控制机柜、标气和压缩气源等模块组成。
|
项目 |
参数 |
||
|
气态污染物 |
SO2 |
（0~50~3000）mg/m3（量程可定制） |
|
|
NO |
（0~50~2000）mg/m3（量程可定制） |
||
|
NO2 |
（0~50~1000）mg/m3（量程可定制） |
||
|
O2 |
（0~25）% |
||
|
零点漂移 |
≤±2%F.S./7d |
||
|
量程漂移 |
≤±2%F.S./7d |
||
|
线性误差 |
≤±1%F.S. |
||
|
响应时间 |
≤200S |
||
|
颗粒物（背散射） |
测量距离 |
（1~20）m |
|
|
量程 |
（0~100~2000）mg/m3（量程可定制） |
||
|
漂移 |
±2%F.S./24h |
||
|
颗粒物（前向散射） |
量程 |
（0~5~200）mg/m3（量程可定制） |
|
|
0.01mg/m3 |
|||
|
漂移 |
±1%F.S./24h |
||
|
烟气参数 |
温度 |
测量范围 |
（0~400）℃（量程可定制） |
|
测量精度 |
±0.5%F.S. |
||
|
压力 |
测量范围 |
（-10~10）kPa（量程可定制） |
|
|
测量精度 |
±0.5%F.S. |
||
|
湿度 |
测量范围 |
（0~40）%vol |
|
|
测量精度 |
±2%F.S. |
||
|
流速 |
测量范围 |
（0~40）m/s |
|
|
测量精度 |
±1%F.S. |
||
|
数据采集与处理 |
工控机 |
8路RS232，2路RS485，5路USB，2路以太网 |
|
|
系统软件 |
博清烟气排放连续监测系统软件V1.0 |
||
|
工作条件 |
电源 |
AC（220±22）V，（50±1）Hz，2kW（不含伴热管，空压机） |
|
|
环境温度 |
室内：（15~35）℃；室外：（-20~50）℃ |
||
|
相对湿度 |
≤85%RH |
||
|
大气压 |
（80~106）kPa |
||
|
机柜尺寸 |
700mm*900mm*1815mm（W*D*H） |
||

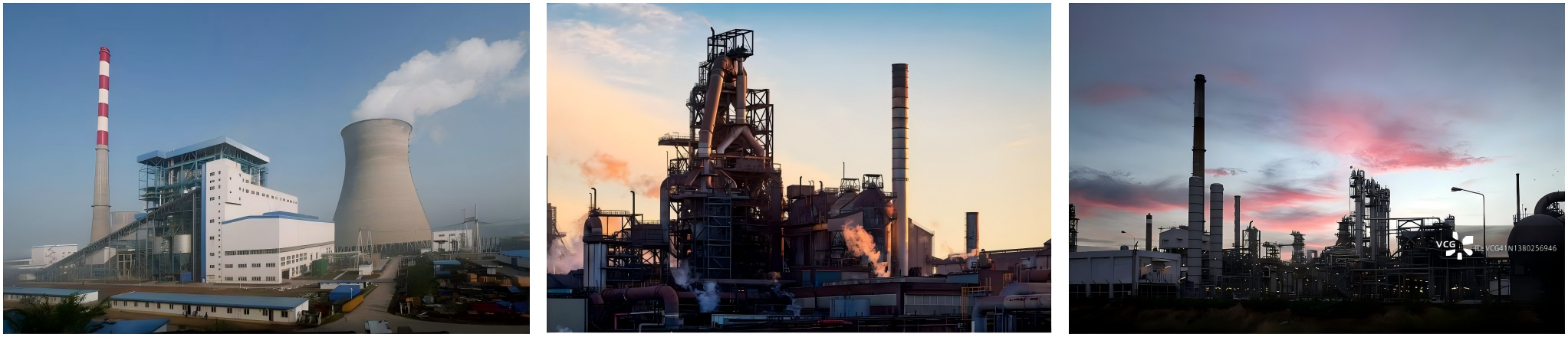

可广泛应用于火力发电厂、钢铁烧结/炼钢厂、焦化厂、水泥厂、石油工业、各种工业窑炉/锅炉等场合的固定污染源超低排放在线监测。
